摘編自《廣東包裝》2012年03月第二期
作者：南京兆凱新能源科技有限公司? 張璉
在傳統的軟包裝熟化室加熱系統中，主要的還是以傳統的電加熱為主，這種傳統的電加熱，能耗大，轉換率低，一般來說，平均每平方米就需要1KW左右的功率，并且還容易有受熱不均勻的問題出現。
為此，尋找替代能源，降低能耗，已經是包裝人不斷的追求。目前行業內有余熱內用、紫外線加熱等一些革新。但是，這些替代加熱系統容易發生溶劑殘留增加的風險。同時，可能會有起初效果好，也節約能源，但隨著時間地延長，能源轉換也越來越衰減，最后能耗也越來越大的結果。
一、熟化室系統的特點
熟化室系統是南京兆凱首創的高效節能項目。它應用太陽能加熱和納米加熱兩個系統，隨溫差交替運行，能確保塑料產品48h恒溫在50℃～55℃。全年可節約電能60%以上。
這套系統是利用太陽能光熱將水加熱，然后通過管道自動控制系統將熱水輸送到熟化室后，再通過散熱器將熱量散發出來，對產品進行烘干固化。

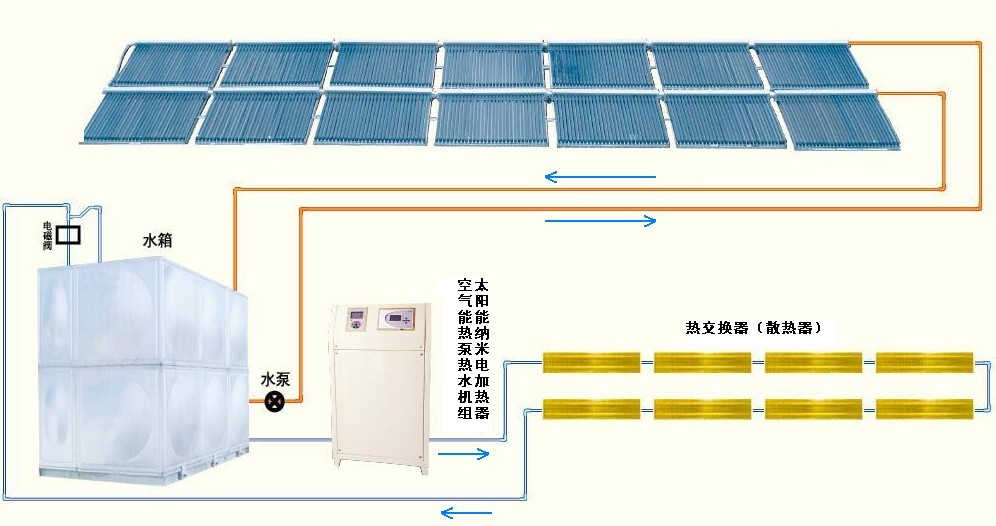

具體工作原理如下圖所示：
作者：南京兆凱新能源科技有限公司? 張璉
在傳統的軟包裝熟化室加熱系統中，主要的還是以傳統的電加熱為主，這種傳統的電加熱，能耗大，轉換率低，一般來說，平均每平方米就需要1KW左右的功率，并且還容易有受熱不均勻的問題出現。
為此，尋找替代能源，降低能耗，已經是包裝人不斷的追求。目前行業內有余熱內用、紫外線加熱等一些革新。但是，這些替代加熱系統容易發生溶劑殘留增加的風險。同時，可能會有起初效果好，也節約能源，但隨著時間地延長，能源轉換也越來越衰減，最后能耗也越來越大的結果。
一、熟化室系統的特點
熟化室系統是南京兆凱首創的高效節能項目。它應用太陽能加熱和納米加熱兩個系統，隨溫差交替運行，能確保塑料產品48h恒溫在50℃～55℃。全年可節約電能60%以上。
這套系統是利用太陽能光熱將水加熱，然后通過管道自動控制系統將熱水輸送到熟化室后，再通過散熱器將熱量散發出來，對產品進行烘干固化。
具體工作原理如下圖所示：
在夜晚或者水箱溫度無法使環境溫度升高的時候，這套裝置會啟動納米加熱系統控制干式納米加熱器對熟化室進行加熱。納米加熱器采用國際先進的納米高效節能加熱技術，與普通的電加熱相比，加熱速度更快，節能效果更加顯著，安全性能更高。?
二、熟化室系統的應用
在有陽光的時候，太陽光可以將水的溫度加熱到九十多度，然后再通過管道輸送到熟化室，這時可以達到七十多度的溫度。但是我們軟包裝熟化室所需要的最高溫度只需要50度左右，這時就需要通過溫度感應控制系統，按照設定的溫度自動控制，控制輸送熱水的熱泵開關，來控制溫度。
當水溫達不到所設定的溫度時，系統自動轉換成干式納米加熱器，將溫度加熱到企業所需要的溫度，完成對產品的的固化。整個過程可以自動控制，無需人工操作。在夜晚的時候，通過設定起止時間，利用低谷電通過納米加熱器對水箱的低溫水進行加熱，這樣就能夠在峰期電的時候使用水箱的熱水對產品固化，這樣就起到了降低成本的效果。
整套系統與傳統電加熱相比，如果有充足陽光的時候，可以整天不需要電能，使用熱水就能夠達到對產品的烘干固化。同時在使用中，能讓產品受熱均勻，固化效果更好。
二、熟化室系統的應用
在有陽光的時候，太陽光可以將水的溫度加熱到九十多度，然后再通過管道輸送到熟化室，這時可以達到七十多度的溫度。但是我們軟包裝熟化室所需要的最高溫度只需要50度左右，這時就需要通過溫度感應控制系統，按照設定的溫度自動控制，控制輸送熱水的熱泵開關，來控制溫度。
當水溫達不到所設定的溫度時，系統自動轉換成干式納米加熱器，將溫度加熱到企業所需要的溫度，完成對產品的的固化。整個過程可以自動控制，無需人工操作。在夜晚的時候，通過設定起止時間，利用低谷電通過納米加熱器對水箱的低溫水進行加熱，這樣就能夠在峰期電的時候使用水箱的熱水對產品固化，這樣就起到了降低成本的效果。
整套系統與傳統電加熱相比，如果有充足陽光的時候，可以整天不需要電能，使用熱水就能夠達到對產品的烘干固化。同時在使用中，能讓產品受熱均勻，固化效果更好。

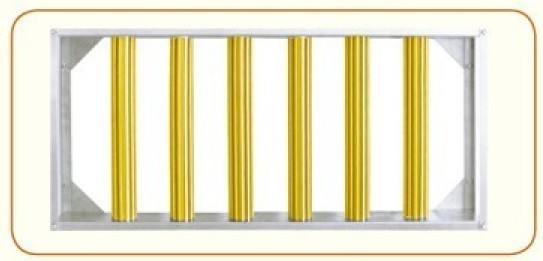

干式納米加熱器

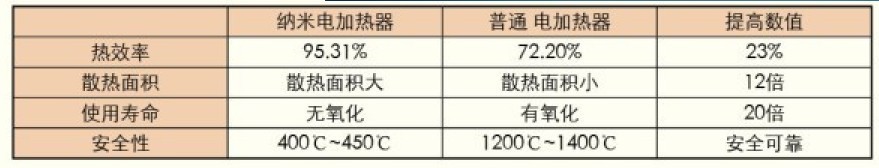

具體設備對比數據：
三、實際應用案例
綜上所述，如果這套系統在熟化室中得到應用，壽命可達12～15年，并且無其他能源消耗、維護，使用環保安全，再無電荒的煩惱，于國于己都有益。
目前，我們已為大連吉潤塑料彩印集團、大連中遠塑料彩印廠、大連鑫永塑料彩印廠、大連金州金樂塑料廠、大連中源塑料制品有限公司、南京索特包裝制品有限公司、云南海明彩印復合包裝材料有限公司等包裝企業在印刷機、復合機設備及熟化室的烘干系統安裝了太陽能。
南京索特包裝制品有限公司自2011年7月份安裝這套系統后，一直運轉良好，并且取得了可喜的成績。以下是索特25 m2固化房使用太陽能和納米加熱器后與未使用前的成本對照：
太陽能和納米加熱器使用成本分析對照表
三、實際應用案例
綜上所述，如果這套系統在熟化室中得到應用，壽命可達12～15年，并且無其他能源消耗、維護，使用環保安全，再無電荒的煩惱，于國于己都有益。
目前，我們已為大連吉潤塑料彩印集團、大連中遠塑料彩印廠、大連鑫永塑料彩印廠、大連金州金樂塑料廠、大連中源塑料制品有限公司、南京索特包裝制品有限公司、云南海明彩印復合包裝材料有限公司等包裝企業在印刷機、復合機設備及熟化室的烘干系統安裝了太陽能。
南京索特包裝制品有限公司自2011年7月份安裝這套系統后，一直運轉良好，并且取得了可喜的成績。以下是索特25 m2固化房使用太陽能和納米加熱器后與未使用前的成本對照：
太陽能和納米加熱器使用成本分析對照表
|
|
固化房（25m2） |
|
|
使用前 |
合計：168.80元 |
|
|
|
?20KW*8h*1.12元/度*50%=89.6元； 20KW*8 h *0.78元/度*50%=62.4元； 20KW*8 h*0.21元/度*50%=16.8元。 |
|
|
使用后 |
合計：10.37元（有陽光） |
合計：36.50元（無陽光） |
|
|
5.4KW*4h *0.78元/度*40%=6.74元； 5.4KW*8h *0.21元/度*40%=3.63元。 |
5.4KW*8h *1.12元/度*40%=19.35元； 5.4KW*8 h *0.78元/度*40%=13.5元； 5.4KW*8 h *0.21元/度*40%=3.65元。 |
|
節約電費 |
158.43元/天 |
132.30元/天 |
從數據中我們可以看出，有陽光的時候每天可以節約電費158.43元，沒有太陽的時候每天也可以節約132.30元，一年下來僅電費就可以節約五、六萬元。這還只是一個小小的25m2固化房節約的電費。如果是彩印機、復合機等烘干系統都用上太陽能的話，企業可節約的電費將更加可觀。
從索特一年多的使用經驗來看，當熟化室使用這套系統的時候，企業要計算好低谷電的用電時段。在白天有太陽的時候，盡量使用太陽能；在晚上的時候，盡量避開高峰用電時段，使用低谷電，得到更多的成本優勢。
目前，軟包裝行業內很多企業已經明確表示對此套系統感興趣，上海紫江、海南現代、南京真旺、上海海納、河南金譽等已經參觀過南京索特，有的企業已進入可行性報告階段，由此可知，軟包裝企業想要降低烘干能耗的心情是多么的迫切。
四、結語
目前，國家對節能環保的工作越來越重視，而軟包裝行業也是屬于利潤比較薄弱的行業，如果能在烘干和熟化環節有所節約的話，效益還是很可觀的。南方陽光充沛，非常有利于太陽能的利用，企業可以多加關注并考慮應用太陽能，來解決自己的電荒，并獲得成本上的優勢。
?
