1、袋角封不住
華：熱醬料包裝，83℃以上熱灌裝自動包裝，PET/AL/PE熱封時有的袋角封不住，起泡，各位有什么辦法解決?出問題的是內層熱封層，如果是60℃以下就不會出現這種現象。
復合包裝--張：你需要用耐鋁箔水煮的膠水，不是普通的水煮膠。
華：是PE層封不住，PET/AL/PE沒分層!
復合包裝--張：那你需要調整PE膜的配方了。
華：我已調過，100%線性、100%MLLDPE都試過。
源泰包裝：內容物溫度太高了，熱粘強度不夠，調整PE配方，你用了什么牌號的MLLD，可以試一試另一種牌號的。
晶鑫科技小張：封不住和復合膜的剝離強度有很大關系的，一般來說PE膜耐83℃還是完全可行的。檢查一下復合剝離強度。
2、好麗友包裝結構
達包裝：大家誰知道好麗友的包裝是哪里生產的?
山西鵬遠：惠州寶柏做一部分。
達包裝：那個薯片結構我看了下，好像有點奇怪，好像是四層的。
希爾.周：沒什么奇怪的吧，它的結構：BOPP20/PE15/MPET12/PE30。
達包裝：謝謝。
石家莊譽宏藥包：愛普包裝也有做好麗友的包裝。
3、不熱封
積丞包裝：譚力：請問使用什么材料涂布在PE膜的表面，而使得PE膜不具備熱封的性能?
濟南小柯：用電暈機沖擊一遍，PE熱封強度就不好了。
積丞包裝：譚力：這樣做雖然熱封性能下降了，但是有粘刀的現象出現。
濟南小柯：里面墊東西就不會粘。或者你再印一層調墨油看看效果如何。
4、開膠
領翔包裝-莫：請問大家，為什么復合紙板停機后，再開機時會開膠呢?就是換卷的時候都出現這種情況，有大概10來米是這樣的。收卷的時候復合下面那層紙與上面的紙板開得拱起來了。
某軟包：開膠是不是沒有上膠??
領翔包裝-莫：有膠。
上海益達干復合：張力沒控制好，是不是只有停機時會這樣?
領翔包裝-莫：是的。而且復的都是比較厚的才會這樣。
鋁箔印刷：那不叫開膠。
上海益達干復合：那叫分層。
某軟包：烘箱溫度關了沒?
鋁箔印刷：一個是膠水的初粘力，二是張力沒有控制好，在停機過程中由于膠水的初粘力沒有形成，所以變形造成了開膠。
上海益達干復合：控制好張力，再重新設定下溫度就可以了。
領翔包裝-莫：現在是大輥沒有溫度，停機的時候工人把料拉緊，才不會出現這樣的問題。我們這種料復合的過程中張力不能大，太大了是卷。烘箱溫度沒開。
上海益達干復合：你適量開點溫度，沒溫度膠水初粘力太小了。
5、膠水變白
某軟包：請問下醇溶膠，上機后變白色是怎么回事?
?????????

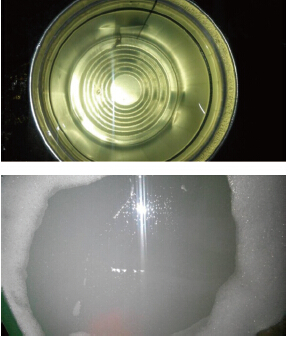

配比好的膠水
李工：這是那家的膠水呀，像放了半個月的，剛配好看著還不錯。
某軟包：剛剛配好，才生產兩小時就變白了。
山東臨沂軟包裝：溶劑沒用錯?
李工：是所謂快速固化膠嗎?
某軟包：溶劑沒用錯，也不是快速固化膠。
山東臨沂軟包裝：之前設備上是不是復過脂溶膠?
某軟包：是復過，但脂溶膠全部清洗干凈了，膠盤也換了。酒精純度99.5%。
湖北干復小夏：這是水分影響造成的，醇溶膠遇水就白。
某軟包：有這可能，可天氣不潮濕。
湖北干復小夏：溶劑沒問題，應該是水分影響。
某軟包：有檢測。
湖北干復小夏：夏天經常會出現醇溶膠發白，仔細檢查膠水配溶劑有沒有問題，膠水配的溶劑有問題，一配就會白。
尚品印務張：是不是泵到膠盆發白?泵沒洗干凈吧，泵里有酯溶膠吧?
某軟包：這些都有注意，已經洗干凈了。
尚品印務張：你網輥是一個整體嗎?我們也出現過這種情況，后來發現是網輥里面有膠進去了。
某軟包：網輥不是整體的。
尚品印務張：膠水會流進去嗎?
某軟包：我這里兩臺都做醇溶膠，都一樣會變白。膠水廠家也不一樣。膠水不會流進去，才剛剛開始生產。
心靈的家：可能溶劑有問題。
尚品印務張：是不是空壓機里水過多?不是溶劑的問題，如果溶劑有問題的話，剛配出來就會發白。我看你講的是開一二個小時就變白，這應該是空壓機里面的水分經過氣管慢慢進入到膠水里了。
某軟包：配出來時不會，看來我得去查查空壓機。
6、農藥包裝袋
寶博包裝材料：做農藥包裝袋需要注意哪些事項?
包裝技術高級工程師：裝什么農藥，液體、乳油?
寶博包裝材料：乳油、液體都要的。
包裝技術高級工程師：乳油太復雜，每一種都要實驗確認;除非內層不要膠黏劑來粘接，才具有通用性，這種材料在國內只有一二家能做，他們可以出售AL和PE復合的半成品。
寶博包裝材料：我們以前沒有做過這種，只是聽朋友講風險不小。
某軟包：的確，我們有做，要求特別高。
包裝技術高級工程師：如果是裝乳油的話，內層用熱壓復合方法，不必考慮乳油對膠層的腐蝕性，這叫回避法。采用這種方式，任何一個小廠都能做乳油農藥包裝，質量風險可以最小化。另一方面乳油農藥的配方又不是一成不變的，萬一配方改變，其腐蝕性又不一樣了，又要做驗證，很麻煩。
寶博包裝材料：那就是說熱壓復合可以解決這些問題?
包裝技術高級工程師：是的。
寶博包裝材料：用擠出復合行嗎?鋁箔上面淋膜一層PE?
包裝技術高級工程師：乳油包裝大部分出問題都是出在膠黏劑層，我不用膠黏劑那不是就解決問題了嗎?不行，材料的配方是要特殊設計的。
寶博包裝材料：要用專業的熱壓復合機?
包裝技術高級工程師：是的。
寶博包裝材料：這種機器大約多少錢?
包裝技術高級工程師：不只是機器，重要的是工藝。
7、包裝復合不牢
湖南尚品包裝：普通袋：PET(印刷)復BOPA再復CPP(三層袋)，做成成品后PET輕輕一撕全部撕下來了，復合層BOPA上沒有一點油墨，怎么回事?
雅威彩印林細文：什么油墨?
湖南尚品包裝：用的是蒸煮油墨。
金譽包裝王：1.沒有上膠或上膠量很低;2.膠水質量異常;3.兩層復合時復合輥幾乎沒有壓力;4.PET印刷時搞錯電暈面或電暈值不夠(這種情況油墨一般會轉移到另一層，比如油墨和膠會大部分轉移到BOPA上)。
湖南尚品包裝：我們這次用的是單電暈面的尼龍，也就是印刷用的尼龍。
蔣維：印刷級的不是更好一些嗎?電暈肯定不是問題。
湖南尚品包裝：同事說雙電暈的就可以解決這個問題。
蔣維：好多做冷沖成型鋁尼龍2.5c都是印刷級的。
湖北干復小夏：和PET復合，正常放卷應該是尼龍電暈面復合的PET。
蔣維：上膠量要超過3g/m2。
湖南尚品包裝：PET復尼龍是可以的，是CPP這一層復合不牢。也就是尼龍和CPP這層復合不牢。
蔣維：因為PET是強度很好的材料，PA強度更好，這樣兩種材料結合，膠水一定要有足夠的剝離強度。否則就很容易脫層。
湖北干復小夏：你還是查CPP有沒問題吧。
湖南尚品包裝：我CPP用的是庫存，因為之前這個CPP做過很多貨的，都沒有問題。
軟包新人—飛：你也可以檢查下看看是不是同一個批次的CPP或者同一生產日期之類。
湖北干復小夏：不管是庫存還是新購!不穩定不是只看表面。天氣環境、復合時間，對復合工藝的調整和產品質量的影響、都有關聯。
金譽包裝王：遇到過用庫存時間較長的CPP復合PA，復合下機就幾乎沒有初粘性，一扯就全開，換了新的CPP，問題就解決了。
蔣維：CPP放置時間過長會導致電暈不夠，助劑析出，影響剝離強度。
金譽包裝王：我們分析的是CPP添加劑大量析出的原因，不知是否靠譜。
湖南尚品包裝：看來是CPP的問題，一會試驗一下，謝謝。
(注：以上是群里討論的一些技術問題，讀者朋友如有不同意見或補充，歡迎投稿給我們：fanjunhong@126.com或ss8996@126.ccom。同時歡迎加入我們的軟包裝技術交流QQ群：總群：121451012;I群：64311965;II群：37848282;III群：119411638;IV群：116162302;V群：256925591)。
